Nice WINGO3524 sada pre dvojkrídlovú bránu

Podrobný popis

Nice Wingo 3524

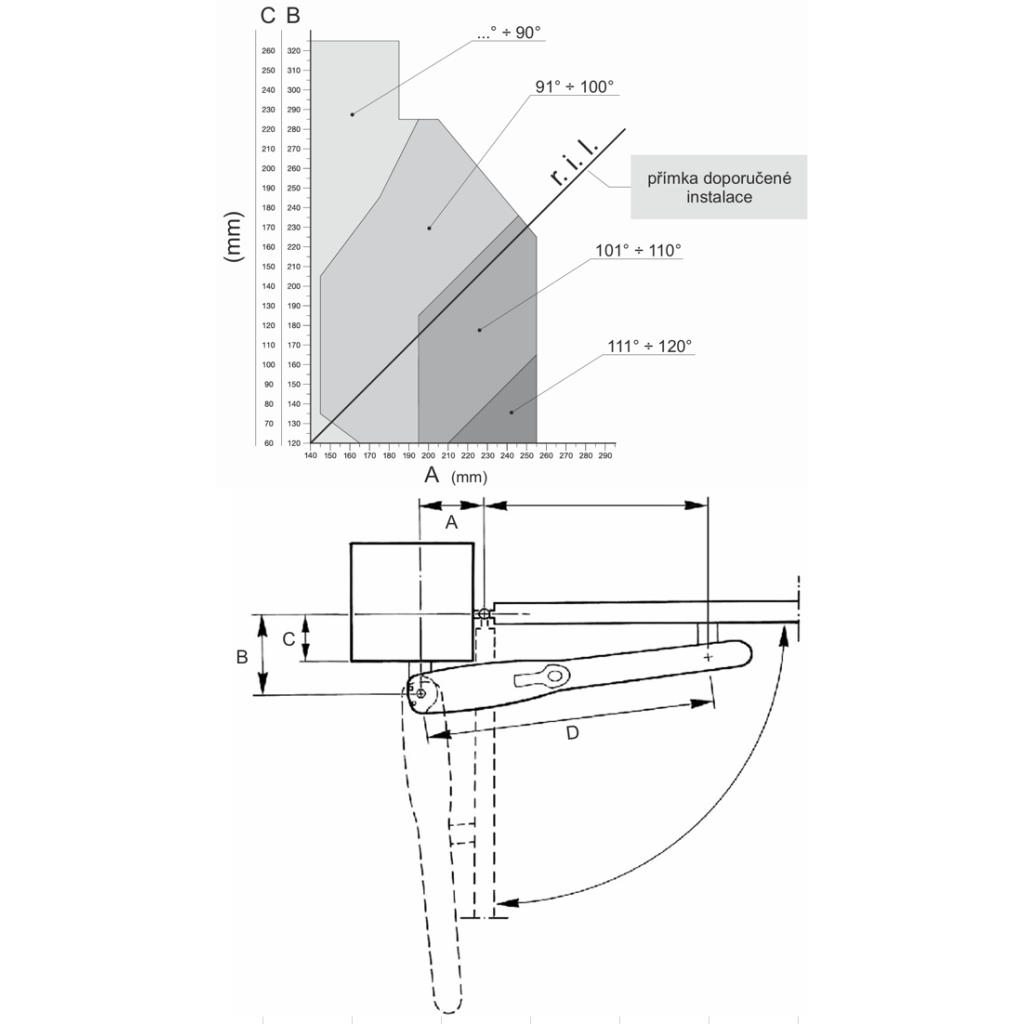

Zostava lineárnych pohonov a príslušenstva pre automatizáciu privátnej aj priemyselnej dvojkrídlovéj brány s hmotnosťou do 1000 kg a šírkou prejazdu do 7 m. Motor Nice Wingo-3524 je vhodný pre automatizáciu krídlových brán s hmotnosťou jedného krídla do 500 kg a šírkou jedného krídla do 3,5 m. Bližšie špecifikácie, limity použitia a správne rozmery pre umiestnenie pohonov nájdete v návode a na doplňujúcich obrázkoch.

Tento pohon je vybavený mechanickými koncovými dorazmi pre polohu otvorené na spodku pohonu, pre polohu zatvorené odporúčame použitie zemného dorazu (k nájdeniu v záložke "Príslušenstvo" na karte tohto produktu). Motor brány sa vyznačuje dlhou životnosťou a nenáročným zapojením. Patentované usporiadanie vnútorných komponentov znamená lepšiu spoľahlivosť a tichý chod aj vďaka napájaniu motora 24 V DC.

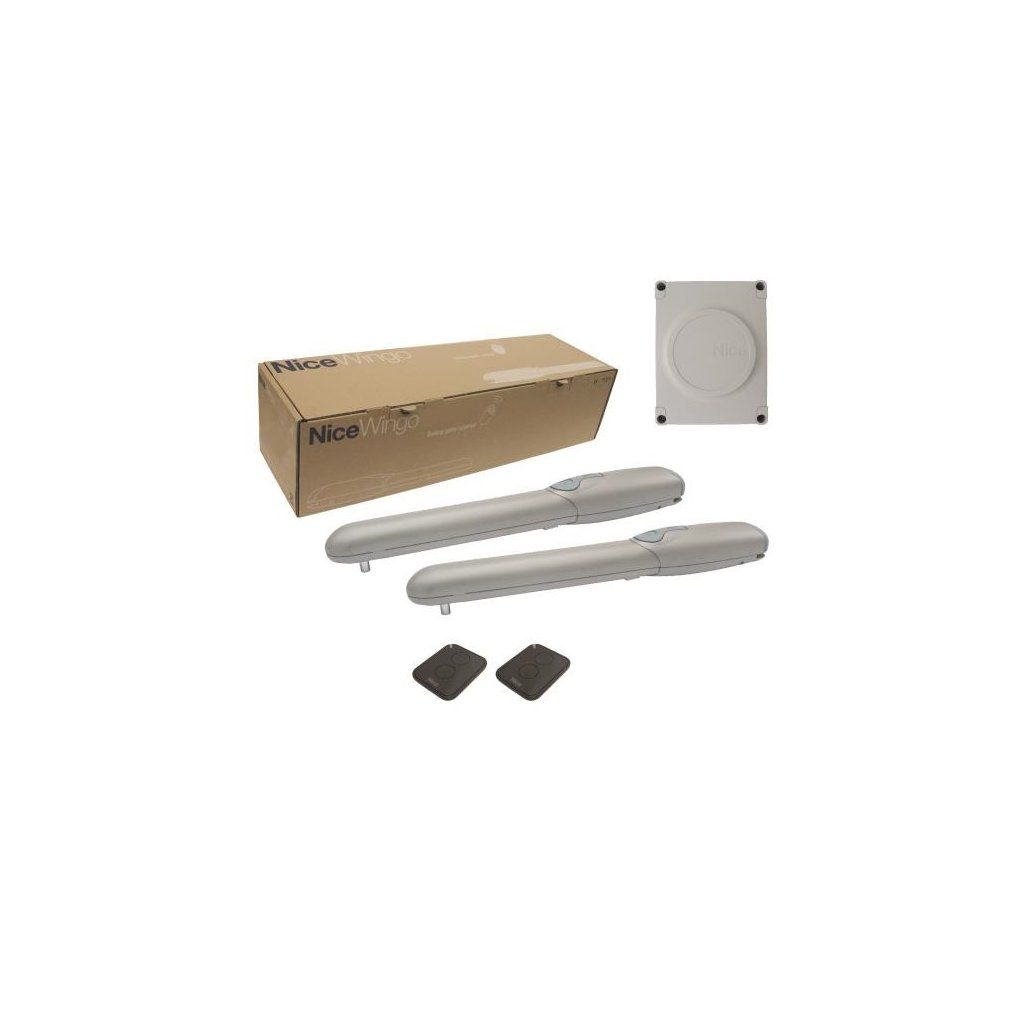

Obsah balenia:

• 2x Nice WG3524 - pohon
• 1x Nice MC424L R10 - riadiaca jednotka s integrovaným prijímačom
• 2x Nice INTI 2 - diaľkový ovládač (2-kanálový)
• 4x Kotviace konzoly (určené k privareniu)

Nastaviteľné funkcie pohonu a riadiacej jednotky:

• Automatické zatváranie - brána sa automaticky zatvorí po nastavenom čase
• Detekcie prekážok -pri náraze brány do prekážky pohon obráti chod
• Úsporný režim - pri nečinnosti vypne riadiaca jednotka napájania príslušenstva
• Predblikanie - upozornenie majákom pred začatím pohybu brány
• Čiastočné otvorenie - vytvorenie priechodu pre peších jedným stlačením tlačidla ovládača
• Vstup pre záložnú batériu - umožňuje pripojiť voliteľný dobíjací akumulátor, zaisťujúci funkčnosť pri výpadku prúdu
• Vstup pre el. zámok - ovláda elektromechanický zámok
• Nastaviteľná sila - podľa hmotnosti brány, pre čo najbezpečnejšiu detekciu prekážok
• Nastaviteľná rýchlosť - riadiaca jednotka umožňuje nastaviť rýchlosť pohybu brány
• Programovateľný výstup - výstup pre elektromechanický zámok je nastaviteľný a možno ho prepnúť na signalizáciu otvorenej brány
• Signalizácia porúch - riadiaca jednotka signalizuje poruchy diódami a výstražným majákom
• Plynulý dojazd - brána pred dokončením manévru spomalí a tým znižuje opotrebenie pohonu a konštrukcie brány nárazy
• Nice SOLEMYO - riadiaca jednotka je kompatibilná so solárnym napájaním Nice SOLEMYO
• Nice OPERA - riadiaca jednotka je kompatibilná so sériou produktov Nice OPERA a má konektor IBT4N

Technické informácie:

• Napájanie
  • Napájacie napätie: 230 V AC
  • Napájanie motora: 24 V DC
  • Výkon: 170 W
  • Odber prúdu: max 0,8 A

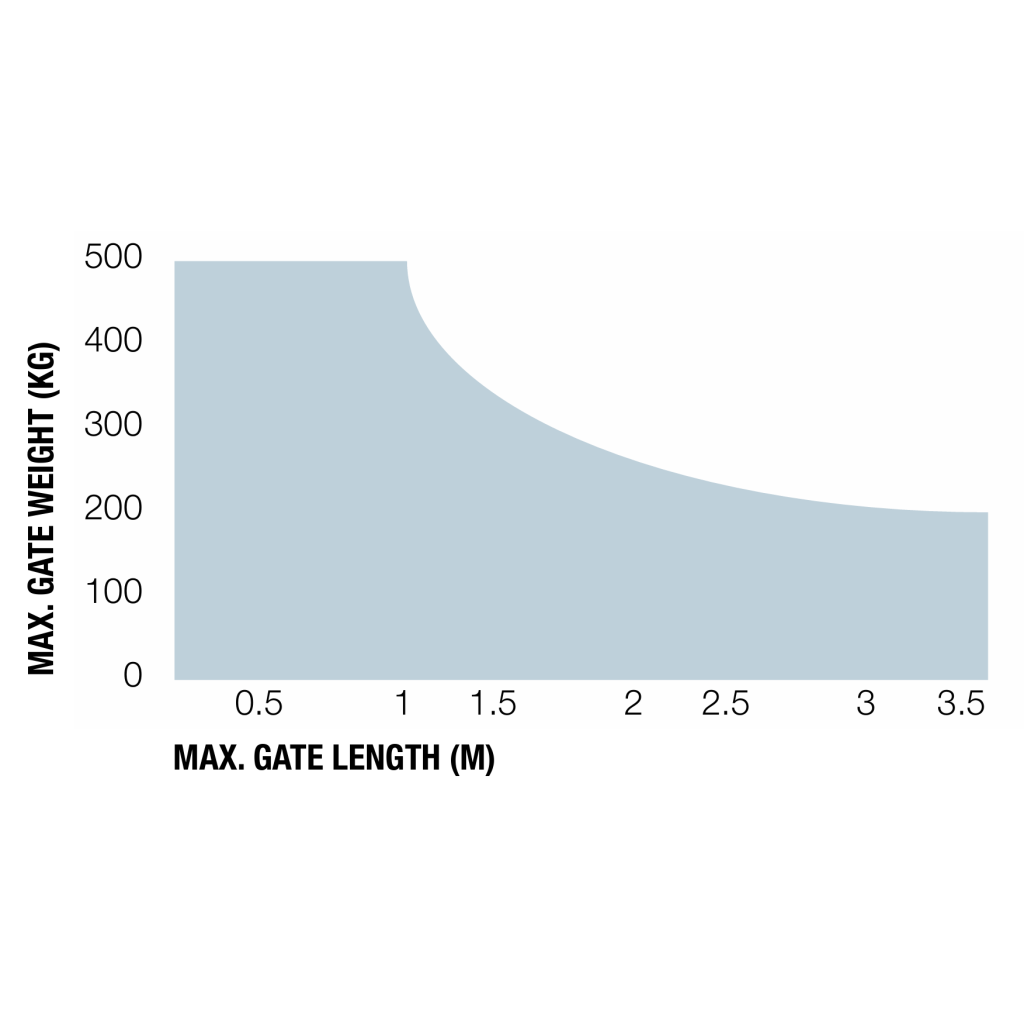

• Parametry brány
  • Hmotnosť brány: max. 1000 kg (pri šírke prejazdu 2 m)
  • Hmotnosť krídla: max. 500 kg (pri šírke krídla 1 m)
  • Šírka prejazdu: max. 7 m (pri hmotnosti brány 400 kg)
  • Šířka křídla: max. 3,5 m (pri hmotnosti krídla 200 kg)
  • Odporúčaná hmotnosť brány: max. 1000 kg (pri šírke prejuzdu 2 m)
  • Odporúčaná hmotnosť krídla: max. 500 kg (pri šířke krídla 1 m)
  • Odporúčaná šírka prejazdu: max. 7 m (pri hmotnosti brány 400 kg)
  • Odporúčaná šírka krídla: max. 3,5 m (pri hmotnosti krídla 200 kg)

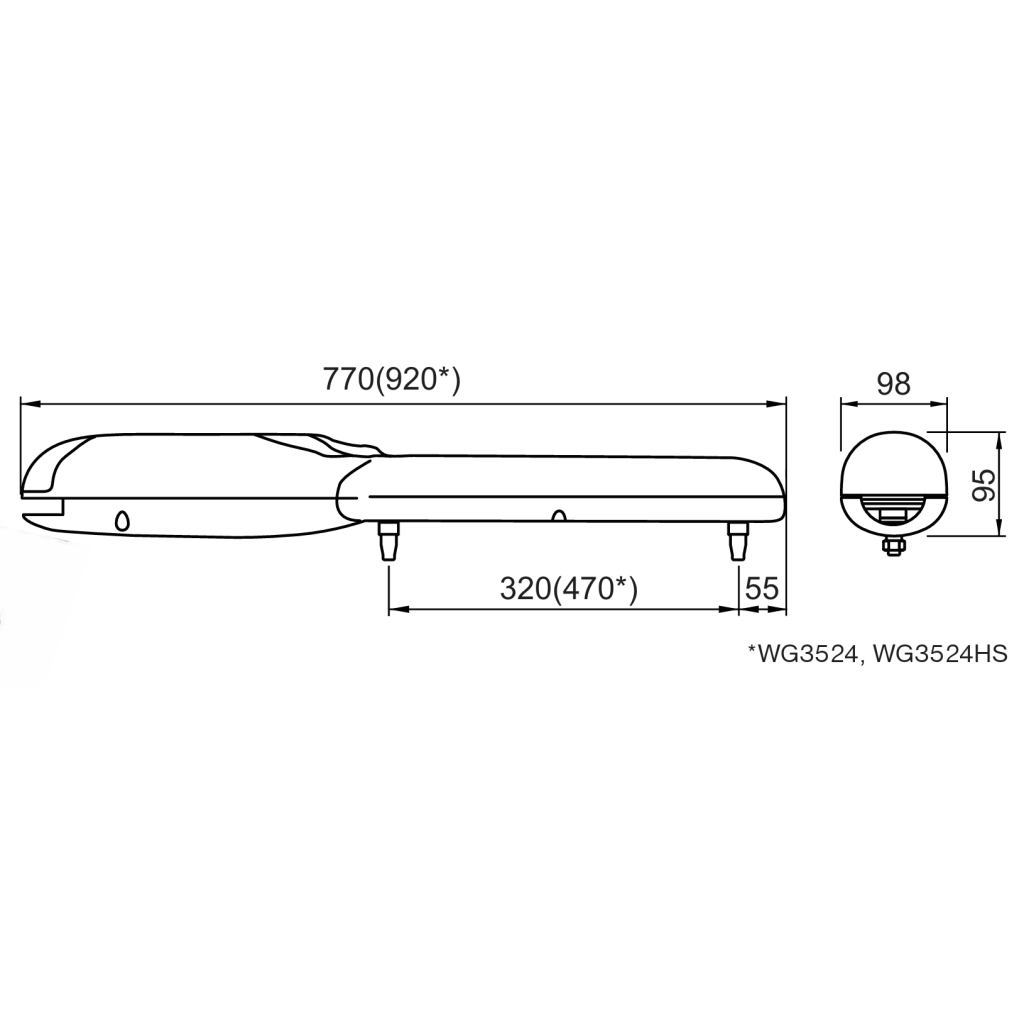

• Rozmery
  • Šírka: 920 mm
  • Výška: 98 mm
  • Hĺbka: 95 mm
• Vlastnosti
  • Krytie: IP44
  • Prevádzková teplota: -20°C až 50°C
  • Sila: max. 1500 Nm
